SONATEST 超音波探伤仪

点图放大

联络勤友

WAVE 全触控式超音波探伤仪

Sonatest最新型探伤仪，新一代人机互动(HCI)超音波探伤仪WAVE。WAVE整合了现有的最新技术，对超音波探伤仪的功能和使用进行了革新。创新性可自定义人机界面并优化了日常检测工作流程，独特的嵌入式并行扫描方案，具有路径追踪功能和仿真工具，可整合您的检测结果。

量测功能涵括了DAC、TCG、DGS、AWS…等常用功能接口，WAVE还具备了TKY工件绘制功能，提供无论是钢构、焊接、风电相关领域之检测人员更容易掌握复杂形状的量测规划。

7”多点触摸屏，IP67机身设计，MIL-STD-810F震动与耐冲击测试
特殊的扫描计划接口，易于判读超音波与瑕疵位置
支持中文操作接口，可连接Wifi进行软件更新
内建丰富的量测功能: DAC、TCG、DGS、AWS、API、TKY、BEA
WAVE Companion软件，可自由新增与编辑常用APP
远程API联机功能&　MQTT整合，使超音波探伤不再是脱机检测的设备

MasterscanD-70/700M携带型超音波探伤仪

Sonatest携带型探伤仪设计符合人体工学，机腹曲面方便单手拿取及操控，此仪器特点是操作简易、体积轻巧而坚固耐用且符合防水IP67的国际标准，出色的性能提供强大的穿透力和出色的信噪比，适合任何环境使用。另有入门级Sitescan系列D-50/Sitescan 500S可供选择。

测量范围：0 - 20000mm(以碳钢音速5930m/s为例)
声速范围：256 - 16000m/s
频率范围：100 - 500KHz ~ 16 - 33MHz，共8种范围可选
增益：0-110dB，步进：0.1/0.5/1/2/6/14和20dB
存储：20万幅A扫描波形，45万幅面板参数，44万组测厚资料
输出：USB连接装置和复合影像
支持中文操作接口

VEO3超音波相控数组式成像检测系统

尽管 TFM 是一种常见的检测方法，但正确配置和选择最适合应用的 TFM 传输模式仍然具备难度。 Veo3 能够同时显示 PA 和多个实时 TFM 扫描，因此现在比以往更容易识别和确定高 P.O.D. 的缺陷。并增强了技术人员的信心。
Veo3 中的先进技术还允许将 TOFD 扫描添加到 PA 和 TFM 实时扫描中。同时使用三种互补的检查技术，可以自信地进行检查。Veo3 的灵活性，可解决各种困难的应用。可以产生多达六个实时 TFM（包括 TFMiTM）扫描，由不同探头上的多个 FMC 来源产生。这使得最终用户能够集中精力解决重要问题，解决最困难的检查。

独家的TFMiTM是一种将多个单独的 TFM 模式组合成单一影像的方法。TFMi 提高了缺陷的整体侦测能力，因为某些单独的模式可能会漏掉不同方向的缺陷。Veo3 最多可以组合 4 种实时 TFM 模式。正如人们所熟知的 TFMiTM，缺陷的细节与现实非常接近。与传统的 PA 检查相比，此扫描提供了高精度高度评估和更高的形状精度，在焊接分析方面表现出了优异的效果。

最多 6 次实时 TFM 扫描
1组 FMC 扫描
支持最高 64E探头
12种全聚焦传输模式(LL, TT, TL, LT, LLL, TTT, TLL, LTT 4T,4L, 5T, 5L, etc)
快速TFM模式（SMC）
教导式TFM 校正
TFMi (TFM融合)扫描最多有同时融合 4 种全聚焦传输模式
支持TFM, TFMi和PA 扫描在同一屏幕上同时运行
增益范围：80dB，带宽：0.2~23MHz

VEO3提供高速的探样率和强大的软件功能来实现高效率的手动和自动UT检测，使用相控数组(phased array)成像技术的多信道、高性能、携带型的NDT检测设备，VEO3更提供了全聚焦功能(FMC-TFMTotal Focusing Method)，强大的性能与坚固的耐用的机身，VEO3能满足大部份非破坏检测(NDT)需要，典型应用包括焊缝检测、腐蚀检测、航天领域和复合检测等，VEO3+是您再合适不过的选择。

全聚焦功能TFMi，最高可用128个通道
机身设计符合IP66、MIL-STD-810G规范
10.4”LED背光液晶屏幕，工业级电容式触控屏幕，防眩光处理，盖板表面硬度6H，戴手套或沾耦合剂仍可使用
128GB SSD固态硬盘，无储存档案大小限制
A/B/C/D/S（扇形）和L线性实时和分析观测
实时成像技术和3D扫描融为一体
具有整合数据记录功能、可自动生成PDF报告
多种语言显示，具中文操作接口，支持Wifi无线连接
仪器出厂规范：ISO18563 (EN16392) & EN12668
双电池，充满电可使用6 小时，支持电池热插入

Cero 螺栓扫描夹具

CREO 螺栓扫描仪由 3 个单元组成，能够对直径为 1 英吋至 3 英吋的螺栓进行编码扫描，并可对直径达 400 毫米的周长进行表面扫描。这些扫描仪的模块化设计允许针对不同类型和尺寸的螺栓进行探头、支架和扫描附件的多种配置。

模块化扫描仪

采用直接驱动编码器，扫描时可以透过编码器转动来完成。将探头保持在螺栓的中心，实现了定位精度。 Creo Modula 可适应各种不同的检查，并可根据要求提供客制化设计的配件。

超薄扫描仪

Slim Scan T1 和 T2 是低调扫描仪，专为螺栓检查而设计，用于螺栓顶部间隙较小的场合。透过磁性方式吸附在螺栓头上，它们易于吸附和扫描，并且两者之间可覆盖 1”~ 3”的螺栓直径范围。

RAPIDSCAN 2/3D 携带型超音波快速检测设备

适用于各项零件进行检测如蜂窝结构、碳纤维板、大型复合材料等…系统也专门针对于冶金和机械工业领域的各种有色、黑色金属材料及制品，如板材／棒材／管材以及各种大型结构件的C扫描检测。

RaPidscan只需加上专用的检测机械臂，即可作三维实时检测。

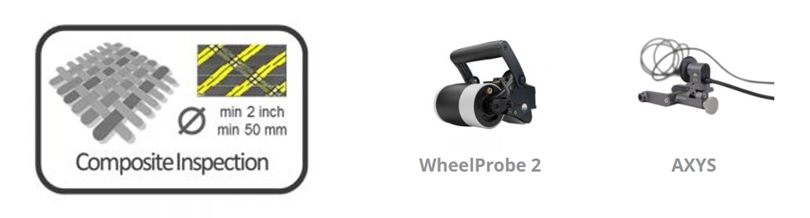

RaPidscan方便用户在不同环境下，轻便而又快速的实现高性能C扫描图，配合专用的滚轮数组探头能立刻提供A、B和C扫描实时图像，方便快捷。
在实时图像中，操作人员能在C扫描图像上判断缺陷大小、位置和深度，达到定位定标的效果，各种工件形状可选用台适的滚轮数组探头或滑行数组探头。在200ms速度下快速移动并可进行每秒200线的扫描结果，2分钟内可对1平方公尺面积内的航空结构材料达到0.8X0.8mm高分辨率的扫描。 >
